在半导体产业链上涵星配资，光刻机始终是中国工程师心头的痛。荷兰的ASML掌控EUV，日本的佳能死守纳米压印工艺，长达几十年的垄断让中国芯片制造“受制于人”。三年前，ASML的CEO曾放言：“即便把图纸公开，中国也造不出EUV光刻机。”这句话刺痛了无数科研人员。
然而历史往往充满戏剧性。就在8月初，杭州璞璘科技宣布——中国首台半导体级步进式纳米压印光刻机（PL-SR）正式交付。这台设备不仅意味着我们终于在高端光刻设备上完成“零的突破”，更重要的是，它把日本佳能苦心经营二十年的技术优势一举打破。
西方想不到的是，中国人选择的并不是死磕ASML的路线，而是另辟蹊径，用“纳米压印”换道超车，硬生生在全球芯片博弈中撕开了一条缺口。
1. 换道超车：被嘲讽的技术，成了中国的突破口
光刻机被誉为“工业皇冠上的明珠”。ASML的EUV光刻机单台售价超过3亿美元，全球仅有少数厂商能用得起。美国把它牢牢纳入出口管制清单，连日本、韩国都拿不到最新型号，中国更是直接被卡死。
在这种背景下，璞璘科技选择了和EUV完全不同的技术路线——纳米压印光刻。它的原理更像是“盖章”：先在硬质石英模板上刻好纳米级图形，再通过压印工艺直接转移到晶圆表面。
这条路线难度并不低，但避开了ASML最具壁垒的“极紫外光源”和“超大口径镜头”。换句话说，别人修的是一条高速公路，中国人直接抄近道上山。如今，PL-SR的线宽精度已做到 <10nm，比日本佳能的14nm还要更进一步。
曾经的冷嘲热讽，如今成了西方心底最大的隐忧。
2. 技术指标全面超越：不是“能用”，而是“更强”

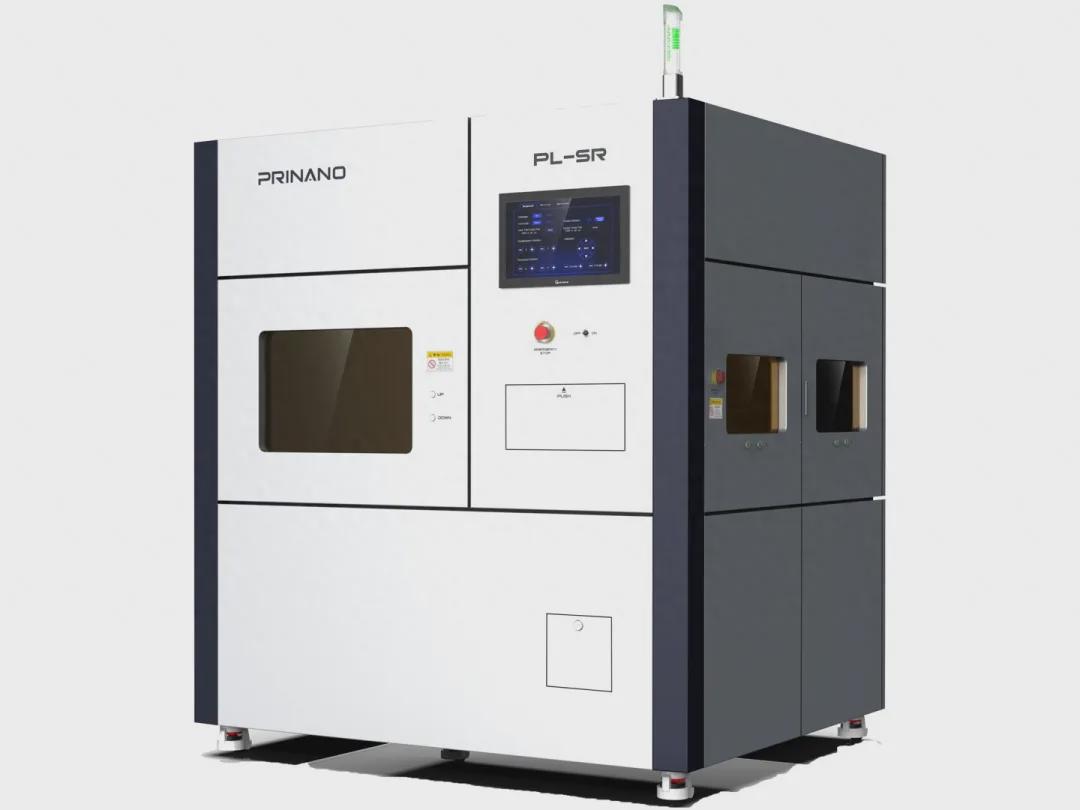

璞璘科技的PL-SR纳米压印光刻机，绝不是“勉强凑合”。从参数来看，它完全站上了国际第一梯队：
线宽精度 <10nm：达到先进制程门槛，意味着国产芯片不再被卡死在28nm或更落后的工艺线上。残余层厚度 <10nm，波动 <2nm：解决了传统纳米压印工艺“残胶不均”的顽疾，刻蚀精度更高。深宽比突破 7:1：这让复杂三维结构的成型成为可能。拼接对准技术：最小 20mm×20mm 模板均匀拼接，最终能扩展至 12英寸晶圆，完全覆盖主流晶圆产线。
在国际同行眼里，这些指标不是“起步”，而是“对标甚至超越”。要知道，佳能用了二十年才把步进式纳米压印商业化，中国只用了八年时间就交出了答卷。
更惊人的是能耗和成本。PL-SR的耗电量只有EUV的十分之一涵星配资，设备投资成本也能下降到40%左右。对那些苦苦挣扎的存储芯片厂商来说，这无异于雪中送炭。
3. 存储芯片先吃螃蟹：成本优势直击西方要害

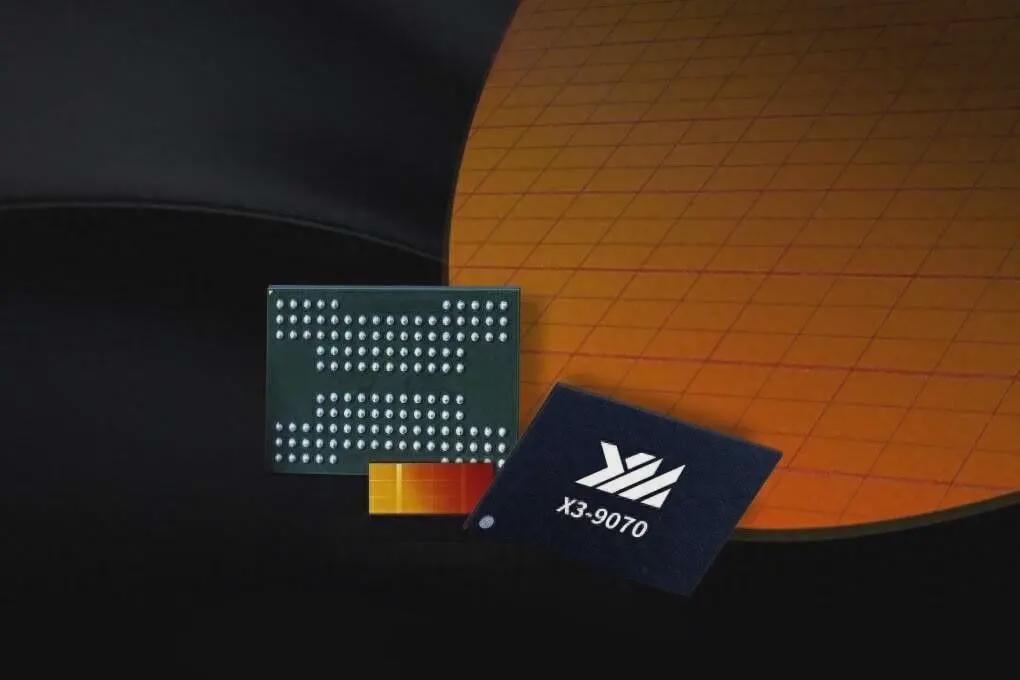

纳米压印技术最适合的领域，不是CPU，而是存储芯片。原因很简单：存储芯片的图案重复性高，不需要复杂的逻辑结构，压印一次，就能在整个晶圆上高效复制。
璞璘科技的PL-SR已在存储厂商中完成验证。业内预测，未来3D NAND闪存的生产成本有望降低数十个百分点。要知道，哪怕单片成本下降1%，在大规模出货时也能节省数亿美元。
这对国内存储厂商是巨大利好。过去我们在NAND、DRAM领域总被三星、美光压着打，利润空间微薄。如今有了国产纳米压印光刻机，不仅能降低成本，还能避免因设备禁运而“卡脖子”。
更关键的是，这正击中了西方的要害。美国在存储领域的优势，本来就不如逻辑芯片那么稳固，如果中国在存储上率先实现突破，那局面将彻底改写。
4. 不止存储：硅光、微显示、先进封装的“潜力股”PL-SR并不是“一招鲜”，它还有更广阔的应用场景。
硅光芯片（SiPh）：这是未来AI和高速通信的关键技术。纳米压印能在硅片上高效构建光波导结构，大幅降低制造难度。AR/VR微显示器：超高分辨率的显示面板，恰好需要纳米级的光学结构。先进封装（AVP）：在Chiplet和3D封装时代，纳米压印能实现低成本的互联结构，前景广阔。
换句话说，中国的这台光刻机，不仅仅是为了解决“存储芯片卡脖子”，更是为未来产业提前布了一盘大棋。
5. 多路线并进：中国的“组合拳”
很多人担心，纳米压印光刻机虽然突破，但生产效率还比不上EUV。没错，ASML的EUV每小时能处理200片晶圆，而PL-SR目前不足100片。
可问题是，中国并不是只押一条路。

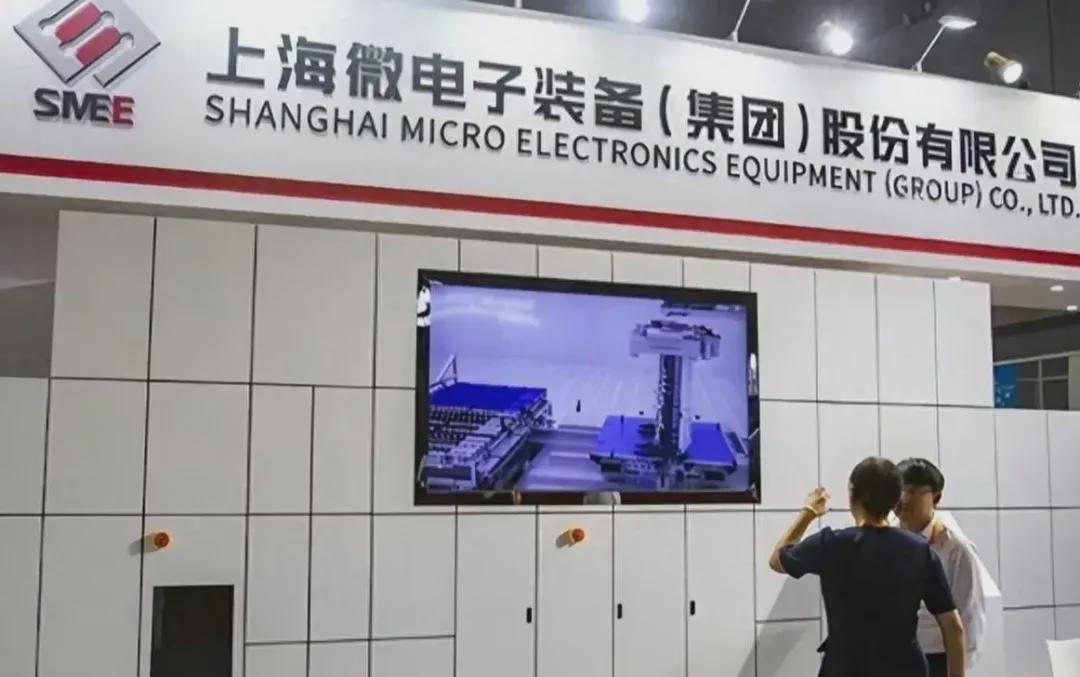

上海微电子正在攻关ArF光刻机，套刻精度已进入8nm以内。浙江大学研发的“羲之”电子束光刻机，精度已做到0.6nm。哈工大在EUV光源上采用DPP方案，功率突破30瓦；清华则在推进SSMB新型光源。
这意味着什么？意味着我们不是“单线突围”，而是“多线包围”。等到纳米压印、电子束、DUV、EUV光源同时推进，中国的半导体装备版图将彻底重构。
6. 国际反应：ASML和佳能坐不住了
这台国产光刻机交付后，外媒直接评论：“中国技术正从‘追赶图纸’进入‘制定标准’时代。”
ASML虽然仍在高端逻辑芯片领域领先，但它在中国市场的销售额占比已达36%。即便美国施压，ASML还是在北京扩建了维修中心，显示出“不敢丢中国市场”的无奈。
而日本佳能就更尴尬了。它用了20年才把纳米压印商业化，如今却被中国在短短几年里超越。可以预见，接下来在存储领域，佳能的市场份额会被大幅蚕食。
结语：从追赶到领跑，中国半导体的底气
从“别人说不可能”，到“国产设备交付”，中国光刻机的故事是一部典型的产业突围史。
璞璘科技的PL-SR纳米压印光刻机，不仅仅是一台设备，更是中国芯片产业的一种姿态：既然你堵死了正门，我就开辟一条小路，最终走到同样甚至更高的山顶。
它意味着：我们不再是永远的追随者，而是有能力制定规则的参与者。未来，中国芯片产业将在多条技术路线上齐头并进，从“跟跑”到“并跑”，再到“领跑”。
西方的垄断，已经被撕开一道口子。真正的芯片时代，中国终于拿回了属于自己的主动权。
